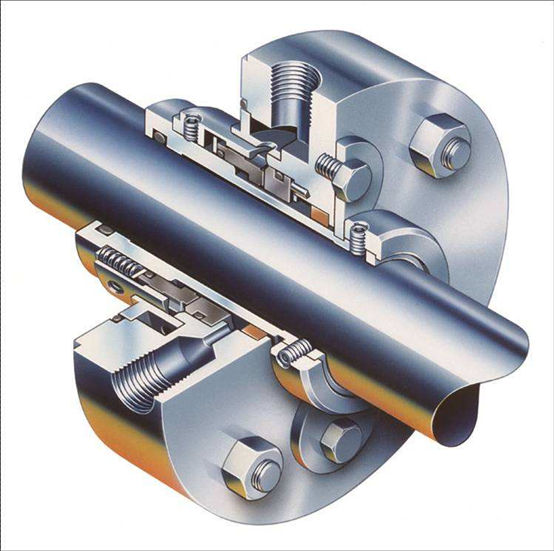

機械密封是接觸式密封，是一種用來解決旋轉軸與機體之間密封的裝置，用于泵、壓縮機、反應攪拌釜等旋轉式流體機械的密封，其基本組成結構名稱是由動環和靜環組成的密封端面、補償緩沖機構、輔助密封環和傳動機構四部分主要部件組成，如圖：

      機械密封的結構組成元件名稱及主要部件的作用：

      1、由補償環和非補償環構成的密封端面：補償環是具有軸向補償能力的密封環，它可以是旋轉環(亦稱動環)，也可以是非旋轉環；非補償環是不具有軸向補償能力的密封環，同樣可以是旋轉環，也可以是非旋轉環(亦稱靜環)。動環和靜環的端面貼合在一起構成密封端面，它是機械密封的主要構件，起主密封作用，要求靜環、動環具有良好的耐磨性，動環可以在軸向靈活的移動，自動補償密封面磨損，使之與靜環良好的貼合；靜環具有浮動性，起緩沖作用。為此，密封端面要求有良好的加工質量，保證良好的貼合性能。

      2、由彈性元件為主構成的加載、補償和緩沖機構：彈性元件與彈簧座構成了加載、補償和緩沖機構，以保證機械密封在安裝后端面貼合；在磨損時及時補償；在受振動、竄動時起緩沖作用。

      3、輔助密封圈：起輔助密封作用，分補償環輔助密封圈和非補償環輔助密封圈兩種。

      4、與旋轉軸連接，并同軸一起旋轉的傳動機構：在旋轉式機械密封中，多彈簧結構常用凸圓凹坑、柱銷、撥叉等方式傳動，傳動機構多布置在彈簧座和補償環上；文章由寧波澤德水泵整理單彈簧結構常以彈簧自身的并圈或帶鉤結構兼起傳動作用。在靜止式機械密封中，旋轉環常以鍵、柱銷來傳動。

      5、防轉機構：起克服轉矩作用，其結構型式與傳動結構相反。
